مكان المنشأ:
قوانغدونغ ، الصين
اسم العلامة التجارية:
OEM ODM
إصدار الشهادات:
FCC, RoHS, ce
رقم الموديل:
XPON ONU 1GE + 1FE + WiFi 2202XR
اتصل بنا

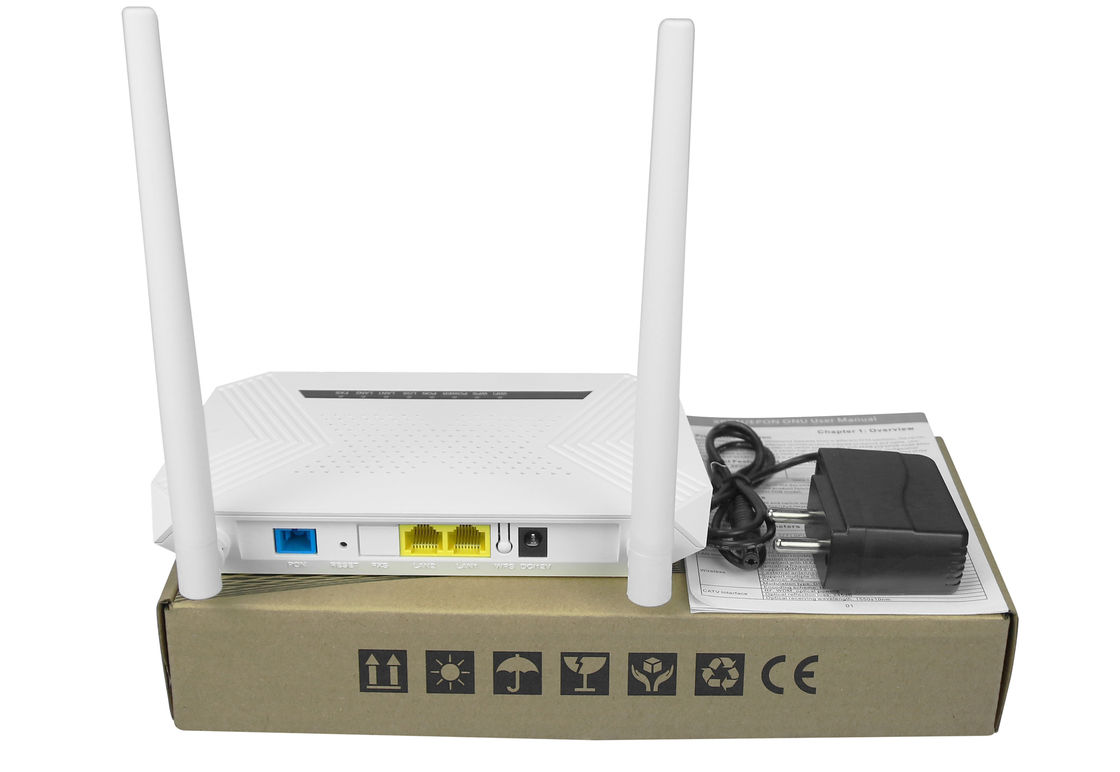

معدات الألياف البصرية Realtek Chipset 1GE + 1FE + WiFi XPON EPON Gpon ONU Wireless
وصف:
تم تصميمها كوحدة HGU (وحدة البوابة الرئيسية) في حلول FTTH مختلفة.يوفر تطبيق FTTH من فئة الناقل خدمات مختلفة.
استنادًا إلى تقنية XPON الناضجة والمستقرة والفعالة من حيث التكلفة.
يعتمد الموثوقية العالية والإدارة السهلة ومرونة التكوين وضمانات الجودة الجيدة للخدمة لتلبية الأداء الفني لمعيار EPON الخاص بـ China Telecom CTC3.0 ومعيار GPON الخاص بـ ITU-TG.984.X
الميزة الوظيفية:
دعم وضع EPON / GPON ووضع التبديل تلقائيًا |
دعم وضع الطريق لـ PPPOE / DHCP / IP الثابت ووضع الجسر |
دعم الوضع المزدوج IPv4 و IPv6 |
دعم 2.4G WIFI ومتعددة SSID |
دعم تكوين خادم LAN IP و DHCP |
دعم رسم الخرائط وكشف الحلقة |
دعم وظيفة جدار الحماية ووظيفة ACL |
دعم ميزة IGMP Snooping / Proxy الإرسال المتعدد |
دعم تكوين وصيانة TR069 عن بعد |
تصميم متخصص لمنع أعطال النظام للحفاظ على استقرار النظام |
تخصيص:
البند الفني | تفاصيل |
واجهة PON | 1 GPON BOB (بوسا على متن الطائرة) |
استقبال الحساسية: ≤-28dBm | |
نقل الطاقة الضوئية: + 1 ~ + 4dBm | |
مسافة الإرسال: 20 كيلومتر | |
الطول الموجي | TX: 1310 نانومتر ، RX: 1490 نانومتر |
واجهة بصرية | موصل SC / UPC |
مخطط التصميم | RTL9602C + RTL8192FR BOB (RTL8290B) |
فلاش | SPI ولا فلاش 16 ميجا بايت |
واجهة LAN | 1 × 10/100 / 1000Mbps (GE) و 1 × 10 / 100Mbps (FE) واجهات إيثرنت تكيفية تلقائية.موصل RJ45 كامل / نصف |
لاسلكي | متوافق مع IEEE802.11b / g / n ، |
تردد التشغيل: 2.400-2.4835 جيجا هرتز | |
دعم MIMO ، معدل يصل إلى 300Mbps ، | |
2T2R ، 2 هوائي خارجي 5dBi ، | |
الدعم: SSID متعددة | |
القناة: تلقائي | |
نوع التعديل: DSSS و CCK و OFDM | |
مخطط الترميز: BPSK و QPSK و 16QAM و 64QAM | |
قاد | 7 LED ، للحصول على حالة WIFI ، WPS ، PWR ، LOS ، PON ، LAN1 ~ LAN2 |
اضغط الزر | 3 ، لوظيفة إعادة التعيين ، WLAN ، WPS |
حالة التشغيل | درجة الحرارة: 0 ℃ ~ + 50 ℃ |
الرطوبة: 10٪ 90٪ (دون تكاثف) | |
حالة التخزين | درجة الحرارة: -30 درجة مئوية ~ + 60 درجة مئوية |
الرطوبة: 10٪ ~ 90٪ (دون تكاثف) | |
مزود الطاقة | تيار مستمر 12 فولت / 1 أمبير |
استهلاك الطاقة | ≤6 واط |
البعد | 180 مم × 107 مم × 28 مم (L × W × H) |
الوزن الصافي | 0.24 كجم |
أضواء لوحة مقدمة
مصباح الطيار | حالة | وصف |
واي فاي | تشغيل | واجهة WIFI قيد التشغيل. |
رمش | تقوم واجهة WIFI بإرسال و / واستقبال البيانات (ACT). | |
اطفء | واجهة WIFI معطلة. | |
WPS | رمش | تعمل واجهة WIFI على إنشاء اتصال بشكل آمن. |
اطفء | لا تؤسس واجهة WIFI اتصالاً آمنًا. | |
PWR | تشغيل | الجهاز يعمل بالطاقة. |
اطفء | تم إيقاف تشغيل الجهاز. | |
لوس | رمش | لا يستقبل الجهاز جرعات الإشارات الضوئية أو ذات الإشارات المنخفضة. |
اطفء | تلقى الجهاز إشارة ضوئية. | |
PON | تشغيل | تم تسجيل الجهاز في نظام PON. |
رمش | يقوم الجهاز بتسجيل نظام PON. | |
اطفء | تسجيل الجهاز غير صحيح. | |
LAN1 ~ LAN2 | تشغيل | المنفذ (LANx) متصل بشكل صحيح (LINK). |
رمش | المنفذ (LANx) يرسل و / ويستقبل البيانات (ACT). | |
اطفء | استثناء اتصال منفذ (LANx) أو غير متصل. |
تطبيق
